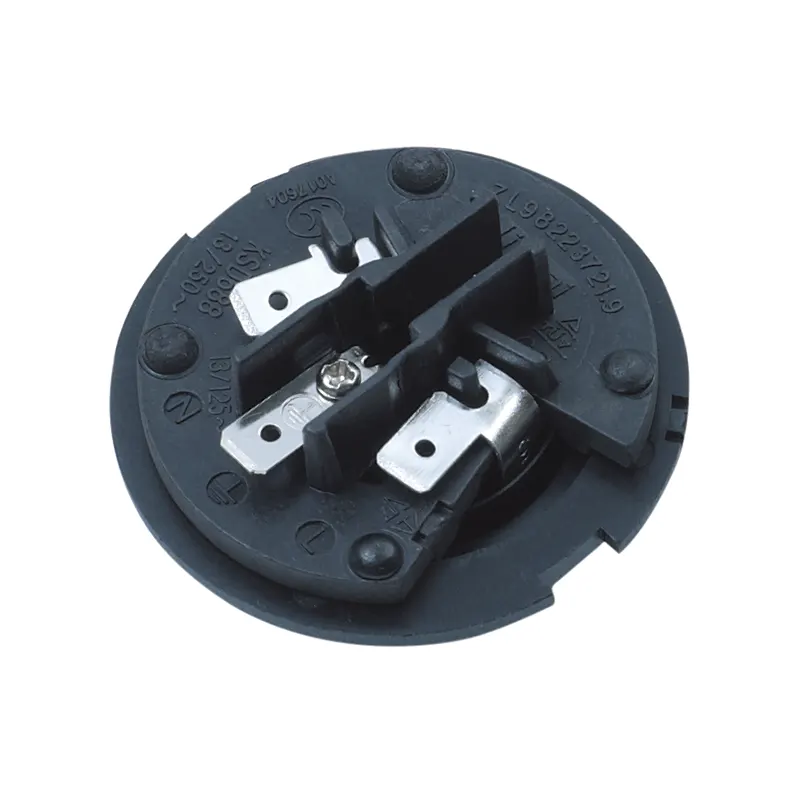

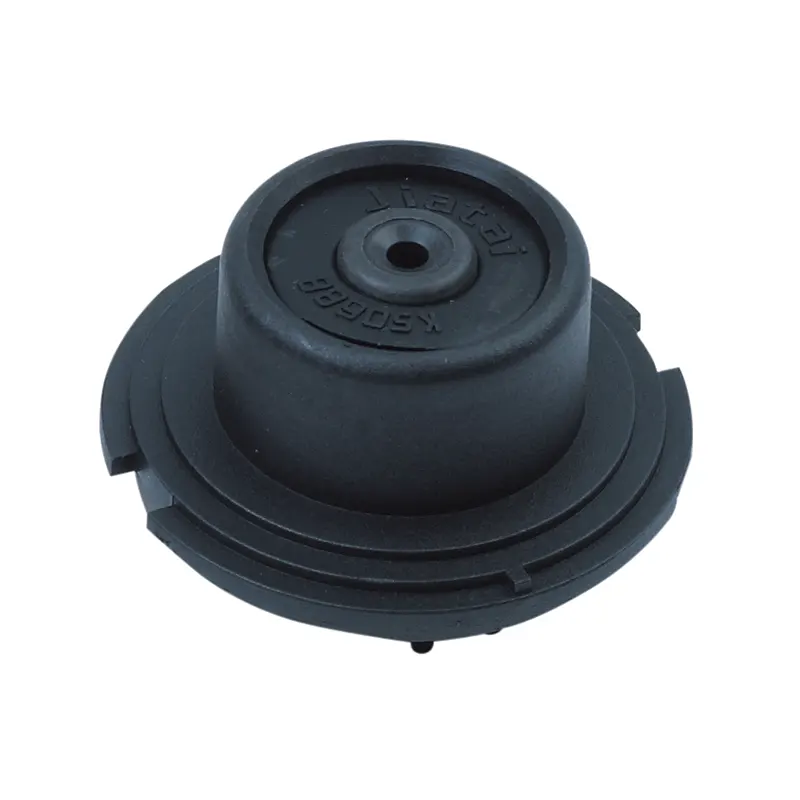

Wodoodporny łącznik do kawy

W przeciwieństwie do zwykłych złączy stosowanych w suchych warunkach, elementy połączeń ekspresu do kawy muszą nadal pracować w środowiskach narażonych na kontakt z gorącą wodą, parą i okazjonalnym kontaktem z cieczą. Podczas codziennej pracy wilgoć może przedostać się do obszarów połączeń w wyniku kondensacji lub przypadkowego rozpryskiwania, potencjalnie wpływając na wydajność izolacji i stabilność elektryczną. Wodoodporny łącznik do ekspresu do kawy JIATAI został opracowany z zabezpieczeniem uszczelniającym wokół struktury połączenia, pomagając w utrzymaniu bezpiecznej transmisji elektrycznej w urządzeniach do napojów, gdzie wymagana jest odporność na wilgoć.

Specyfikacja

Konstrukcja uszczelnienia zapewniająca lepszą ochronę przed kontaktem z cieczą

Wodoodporność zależy nie tylko od obudowy zewnętrznej, ale także od całej konstrukcji uszczelniającej systemu złączy.

Konstrukcja łącznika integruje:

Uszczelniona ochrona styków

Materiały izolacyjne odporne na ciepło

Zoptymalizowana struktura wewnętrzna

Stabilne połączenie mechaniczne

Funkcje te pomagają zmniejszyć ryzyko spowodowane wnikaniem wilgoci, korozją i wyciekiem prądu podczas długotrwałej pracy urządzenia.

Opcje dostosowywania

Zaprojektowany dla sprzętu do napojów o wyższych wymaganiach ochronnych

Ekspresy do kawy i podobne urządzenia mają coraz bardziej złożone środowiska pracy, zwłaszcza w przypadku produktów łączących ogrzewanie, obieg wody i elementy elektryczne.

Wodoodporny łącznik ekspresu do kawy JIATAI jest odpowiedni dla producentów sprzętu opracowujących produkty wymagające:

Poprawiona odporność na wilgoć

Stabilne podłączenie zasilania w pobliżu obszarów grzewczych

Długa niezawodność serwisu

Kompaktowa integracja z konstrukcjami urządzeń

Krok 1: Badania i rozwój oraz analiza DFM: Nasi inżynierowie analizują rysunki CAD, aby zoptymalizować grubość ścian, kąty pochylenia i rowki uszczelniające. Korzystając z technologii druku 3D SLA i formowania miękkiego silikonu, jesteśmy w stanie dostarczyć funkcjonalne prototypy w ciągu 5–7 dni roboczych.

Krok 2: Precyzyjne oprzyrządowanie i tłoczenie: Tłoczenie terminali: Szybkie, progresywne tłoczenie terminali z brązu fosforowego lub miedzi berylowej zapewnia wyjątkową stabilność styków. Formy wykonywane są na szybkich urządzeniach CNC i EDM z zachowaniem tolerancji w granicach ±0,005mm.

Krok 3: Obtrysk płynnej gumy silikonowej (LSR): Uszczelnienie z zerową szczeliną: Eliminuje błędy ręcznego montażu i zapewnia, że ​​wodoodporna uszczelka nie przesuwa się ani nie ulega degradacji pod wpływem ciepła. Zaawansowane formowanie wtryskowe wielu materiałów płynnie łączy wysokotemperaturowe tworzywa termoplastyczne z silikonowymi uszczelkami przeznaczonymi do kontaktu z żywnością.

Krok 4: Powłoka i zgrzewanie ultradźwiękowe: Punkty kontaktowe są pokryte grubym złotem lub srebrem, co zapobiega korozji powodowanej przez kwaśne oleje kawowe i kamień. Bezszwowe spawanie: Obudowy są uszczelniane za pomocą technik zgrzewania ultradźwiękowego lub laserowego o wysokiej częstotliwości, aby utworzyć trwałą, hermetyczną barierę.

Krok 5: W pełni zautomatyzowana inspekcja na linii: Testowanie wysokiego potencjału (Hi-Pot): Test napięcia wytrzymywanego AC 1500 V/1 minutę, aby zapobiec upływom prądu w wilgotnym środowisku. Test szczelności helem/powietrzem: 100% test przy ciśnieniu 0,3 MPa w celu sprawdzenia szczelności IP67/IP68. Optyczna kontrola wymiarów: Zautomatyzowane systemy wizyjne CCD sprawdzają krytyczne wymiary i wyrównanie pinów.

Niestandardowy rozwój w oparciu o wymagania dotyczące urządzenia

W przypadku nowych projektów ekspresów do kawy konstrukcja złączki często musi pasować do całej konstrukcji urządzenia, a nie działać jako niezależny element.

JIATAI wspiera dostosowywanie w obszarach obejmujących:

Poziom ochrony wodoodpornej

Konfiguracja pinów

Materiały kontaktowe

Struktura mieszkaniowa

Wymagania dotyczące połączenia przewodowego

Poprzez weryfikację próbki przed masową produkcją klienci mogą potwierdzić zgodność mechaniczną i parametry elektryczne z własnymi projektami urządzeń.

Obszary zastosowań

Wodoodporna złączka do ekspresu do kawy przeznaczona jest do urządzeń, w których elementy połączeń elektrycznych wymagają dodatkowej ochrony przed działaniem wody i pary.

Typowe zastosowania obejmują ekspresy do kawy, urządzenia do przygotowywania napojów, czajniki elektryczne i inne małe urządzenia gospodarstwa domowego łączące funkcje ogrzewania i obsługi płynów.

W przypadku tych produktów wodoodporna ochrona pomaga przedłużyć trwałość komponentów i poprawia ogólną niezawodność urządzenia.

Często zadawane pytania

P1: Jaki jest czas realizacji niestandardowych form?

Odp.: Potwierdzenie projektu DFM (Design for Manufacturability) i CAD: 2–3 dni robocze. Wykonanie formy: 15–20 dni kalendarzowych. Próbki do kontroli pierwszego artykułu (FAI): 3–5 dni po ukończeniu formy. Ogólnie rzecz biorąc, projekty niestandardowe trwają mniej niż 3 tygodnie od koncepcji do zatwierdzenia próbki.

P2: Dlaczego ekspresy do kawy wymagają „wodoodpornych złączy”?

Odp.: Wewnętrzna kondensacja, para pod wysokim ciśnieniem i przypadkowe rozpryski cieczy często przedostają się do standardowych złączy elektrycznych, co prowadzi do zwarć, korozji spowodowanej osadzaniem się kamienia lub awarii systemu. Nasze wodoodporne złącza IP67 są wyposażone w zintegrowany silikonowy pierścień typu O-ring i formowaną obudowę, która całkowicie uszczelnia wilgoć, znacznie wydłużając w ten sposób żywotność sprzętu.

P3: Czy materiały użyte do uszczelnień wodoodpornych są odporne na działanie wody lub pary o wysokiej temperaturze?

O: Tak. Do produkcji naszych elementów uszczelniających używamy wyłącznie gumy z płynnym silikonem (LSR) lub monomeru etylenowo-propylenowo-dienowego (EPDM) posiadającej certyfikaty FDA i LFGB, niezawierającej BPA. Materiał zachowuje swoją elastyczną pamięć i nietoksyczne właściwości w ciągłych temperaturach roboczych do 200°C (392°F).

P4: Czy możemy dostosować długości wiązek przewodów lub określić końcówki złączy?

O: Oczywiście. Oferujemy kompleksowe usługi dostosowywania zintegrowanych wiązek przewodów, w tym dobór przekrojów przewodów (np. drut wysokotemperaturowy UL1015/UL1332), niestandardowe długości, zastosowanie rurek termokurczliwych oraz opcje markowych końcówek (takich jak złącza JST, Molex i TE).

Szukasz dostosowanego do potrzeb wodoodpornego rozwiązania przyłączeniowego do ekspresów do kawy nowej generacji? Skontaktuj się z naszymi inżynierami ds. zastosowań już dziś, aby otrzymać bezpłatną ocenę DFM (Design for Manufacturability), modele CAD i niestandardową wycenę. Dostarczamy analizy DFM i rozwiązania techniczne w ciągu 24 godzin.

Szczegóły produkcji

Potrzebujesz wodoodpornego rozwiązania do podłączenia swojego ekspresu do kawy?

JIATAI opracowuje niezawodne wodoodporne złączki do kawy i urządzenia grzewcze na bazie cieczy, pomagając producentom poprawić bezpieczeństwo połączeń w wymagających środowiskach.

Skontaktuj się z JIATAI w sprawie wymagań dotyczących aplikacji i omów odpowiedni projekt złącza.
