W jaki sposób złącze czajnika elektrycznego może poprawić przenoszenie mocy, bezpieczeństwo i niezawodność urządzenia?

JIATAIopracowuje komponenty do połączeń elektrycznych i kontroli temperatury dla producentów sprzętu AGD. TheZłącze czajnika elektrycznego, model KSD168-1S01, został zaprojektowany w celu zapewnienia stabilnego interfejsu elektrycznego pomiędzy czajnikiem elektrycznym a jego podstawą grzejną, wspierając niezawodne przenoszenie mocy, sprawny montaż i wielokrotną codzienną pracę.

Złącze czajnika elektrycznego jest kluczowym elementem bezprzewodowych czajników elektrycznych, łączącym korpus czajnika z podstawą zasilacza. Jego konstrukcja wpływa na ciągłość elektryczną, kompatybilność mechaniczną, wydajność montażu i długoterminową niezawodność produktu. W przypadku producentów urządzeń wybór odpowiedniego złącza wymaga oceny napięcia i prądu znamionowego, konfiguracji zacisków, wydajności izolacji, odporności na temperaturę, żywotności i odpowiednich atestów rynkowych. W tym przewodniku wyjaśniono, jak działają złącza czajników, dokonano przeglądu specyfikacji KSD168-1S01 firmy JIATAI, porównano kluczowe kryteria wyboru i przedstawiono praktyczne kwestie związane z kontrolą jakości i zaopatrzeniem w projektach OEM i ODM.

Spis treści

1. Co to jest złącze czajnika elektrycznego?
2. Jak działa złącze czajnika elektrycznego?
3. Jakie funkcje mają największe znaczenie w codziennej pracy?
4. KSD168-1S01 Dane techniczne
5. Jak wybrać odpowiednie złącze?
6. Jak producenci mogą oceniać jakość złącza?
7. W jakich urządzeniach można zastosować złącza do czajników?
8. Co kupujący powinni potwierdzić przed złożeniem zamówienia?
9. Często zadawane pytania
10. Wniosek

1. Co to jest złącze czajnika elektrycznego?

Złącze czajnika elektrycznego to element elektromechaniczny, który ustanawia połączenie zasilania pomiędzy czajnikiem a jego układem zasilania elektrycznego. W wielu konstrukcjach czajników bezprzewodowych złącze jest zintegrowane z dnem czajnika i współpracuje z odpowiednim zespołem styków w podstawie grzewczej.

Taka konfiguracja pozwala użytkownikom podnieść czajnik z podstawy bez odłączania kabla bezpośrednio od korpusu urządzenia. W przypadku producentów złącze musi pasować do konstrukcji mechanicznej, zachowując jednocześnie niezawodny kontakt elektryczny podczas wielokrotnego umieszczania i usuwania.

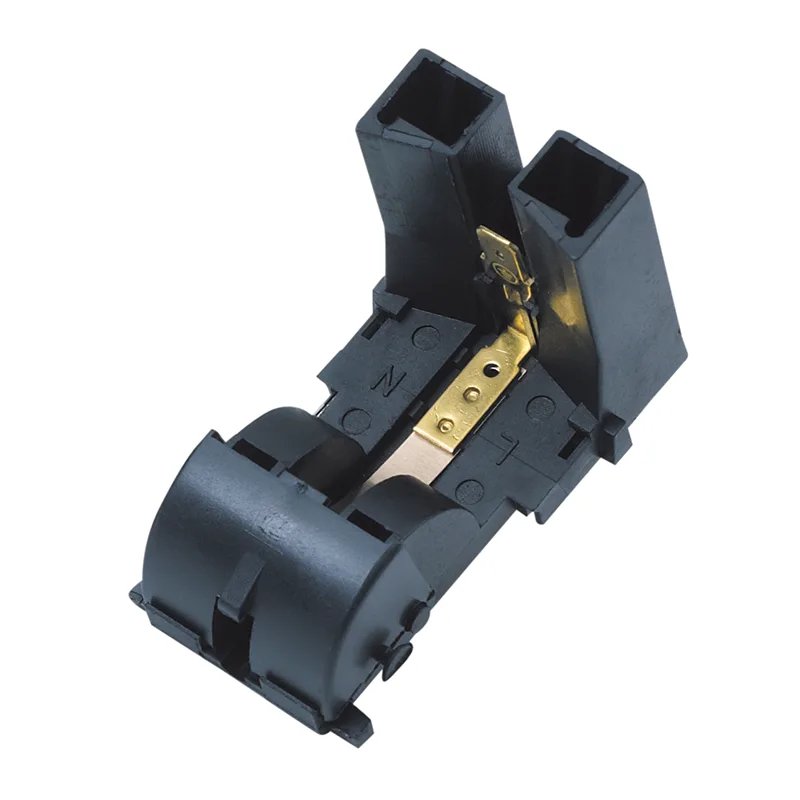

JIATAI KSD168-1S01 wykorzystuje konfigurację trójbiegunową oraz kombinację konstrukcji z tworzywa sztucznego i mosiądzu. Materiały te służą różnym celom: obudowa izolacyjna pomaga oddzielić elementy przewodzące, podczas gdy mosiądz zapewnia elektrycznie przewodzący materiał stykowy. Rzeczywista wydajność zależy od gotowego projektu, gatunku materiału, jakości montażu i warunków pracy.

Dla zespołów inżynierów urządzeń złącze nie jest zwykłym akcesorium wtykowym. Jest częścią ogólnego interfejsu elektrycznego, dlatego podczas opracowywania produktu należy zweryfikować jego wymiary, rozmieszczenie zacisków, prąd znamionowy i kompatybilność z powiązanymi elementami sterującymi.

Producenci mogą przejrzeć stronę produktu złącza czajnika elektrycznego JIATAI, aby uzyskać informacje dotyczące konkretnego modelu.

2. Jak działa złącze czajnika elektrycznego?

W typowym bezprzewodowym czajniku elektrycznym podstawa zasilająca łączy się z siecią elektryczną za pomocą przewodu zasilającego. Po prawidłowym umieszczeniu czajnika na podstawie odpowiednie styki złącza łączą się i ustanawiają ścieżkę elektryczną wymaganą do ogrzewania.

Proces ten można rozumieć poprzez cztery podstawowe etapy:

• Pozycjonowanie:Czajnik umieszcza się na podstawie, wyrównując odpowiednie struktury złączy.
• Styk elektryczny:Styki przewodzące łączą się, aby zapewnić zamierzone połączenie zasilania.
• Tryb ogrzewania:Energia elektryczna dociera do obwodu grzewczego czajnika, gdy układ sterowania urządzenia pozwala na pracę.
• Odłączenie:Podniesienie czajnika powoduje rozłączenie współpracującego połączenia, umożliwiając bezprzewodową obsługę.

W kompletnym systemie czajnika złącze współpracuje z elementem grzejnym, mechanizmem przełączającym oraz urządzeniami regulującymi temperaturę lub zabezpieczającymi. Komponenty te mają różne funkcje. Złącze zapewnia interfejs elektryczny, a odpowiednie elementy sterujące regulują lub przerywają ogrzewanie w zależności od konstrukcji urządzenia.

Samo złącze nie powinno być traktowane jako kompletne rozwiązanie zabezpieczające przed przegrzaniem lub do automatycznego wyłączania. Ogólne bezpieczeństwo zależy od architektury urządzenia, prawidłowo dobranych komponentów i odpowiedniego przetestowania gotowego produktu.

3. Jakie funkcje mają największe znaczenie w codziennej pracy?

Stabilny kontakt elektryczny

Niezawodny kontakt jest niezbędny, ponieważ czajnik wielokrotnie podlega cyklom nagrzewania i ruchom mechanicznym. Źle dopasowane styki, niewystarczający nacisk styku, zanieczyszczenie lub zużycie podzespołów mogą zwiększyć rezystancję styków i spowodować miejscowe nagrzewanie. Odpowiednia konstrukcja złącza pomaga utrzymać zamierzone połączenie elektryczne przez cały okres jego użytkowania.

Izolacja elektryczna

Struktura izolacyjna oddziela części przewodzące i pomaga zapobiegać niezamierzonemu kontaktowi elektrycznemu. Dobór materiałów, odstępy między komponentami, integralność obudowy i dokładność montażu wpływają na wydajność izolacji. Czynniki te należy ocenić pod kątem napięcia roboczego urządzenia i obowiązujących wymogów bezpieczeństwa.

Odporność termiczna

Złącza w urządzeniach grzewczych działają w pobliżu elementów wytwarzających ciepło. Ich materiały i konstrukcja muszą być odpowiednie do oczekiwanych temperatur otoczenia i lokalnych temperatur roboczych. JIATAI podaje maksymalną temperaturę otoczenia T125 dla KSD168-1S01; Wartość tę należy interpretować w ramach warunków określonych w dokumentacji technicznej modelu.

Trwałość mechaniczna

Powtarzające się umieszczanie i usuwanie może powodować obciążenie współpracujących styków i otaczającej struktury. Złącze musi być zgodne z geometrią czajnika i jego przeznaczeniem. Mechaniczne dopasowanie i trwałość należy sprawdzić w rzeczywistym montażu, a nie oceniać wyłącznie na podstawie wyglądu.

Zgodność produkcji

Złącze, które jest łatwe do zintegrowania, może pomóc producentom urządzeń w standaryzacji procedur montażu. Spójne wymiary, rozmieszczenie końcówek i wymagania kontrolne są szczególnie ważne w przypadku produkcji na dużą skalę, gdzie niewielkie różnice mogą mieć wpływ na wydajność montażu i niezawodność dalszej części procesu.

4. Dane techniczne KSD168-1S01

Poniższa tabela podsumowuje specyfikacje wymienione na stronie produktu JIATAI. Przed wybraniem komponentu kupujący powinni potwierdzić odpowiednią kombinację ocen i zatwierdzeń dla swojego rynku docelowego.

Specyfikacje te stanowią dane zawarte na stronie produktu i nie zastępują pełnego arkusza danych technicznych. Znaki homologacji, warunki znamionowe, procedury testowe i dokładny zakres certyfikacji należy sprawdzić z aktualną dokumentacją przed zatwierdzeniem produkcji.

5. Jak wybrać odpowiednie złącze?

Wybór złącza czajnika wymaga czegoś więcej niż dopasowania do jego ogólnego wyglądu. Zespoły inżynieryjne powinny zweryfikować wymagania elektryczne, mechaniczne, termiczne i zgodności gotowego urządzenia.

Potwierdź wartości znamionowe napięcia i prądu

Zacznij od napięcia znamionowego urządzenia, prądu znamionowego i mocy elementu grzejnego. Złącze musi być odpowiednie do rzeczywistego obciążenia elektrycznego w określonych warunkach pracy. Nie należy zakładać, że model zatwierdzony dla jednej kombinacji napięcia i prądu automatycznie obsługuje wszystkie wartości znamionowe podane dla innego rynku.

Sprawdź konfigurację i wymiary słupa

Potwierdź liczbę i rozmieszczenie styków, wymiary montażowe, orientację połączenia i geometrię współpracującą. W przypadku wymiany istniejącego komponentu porównaj numer oryginalnej części i rysunki techniczne, a nie polegaj wyłącznie na dopasowaniu wizualnym.

Oceń wymagania termiczne i izolacyjne

Sprawdź temperaturę roboczą wokół złącza, możliwe narażenie na działanie pary lub kondensacji oraz wymagania dotyczące izolacji urządzenia. Odpowiedni komponent musi działać w warunkach określonych przez producenta i obowiązujące normy produktu.

Sprawdź zatwierdzenia rynkowe

Różne rynki docelowe mogą wymagać różnych ocen zgodności i dokumentacji. Kupujący powinni potwierdzić, że konkretny model i kombinacja parametrów posiada niezbędne atesty dla zamierzonego produktu i rynku. Ogólne oświadczenie certyfikacyjne dostawcy nie powinno być interpretowane jako dowód, że każda konfiguracja jest zatwierdzona.

Oceń potrzeby w zakresie cyklu życia i konserwacji

Weź pod uwagę oczekiwaną częstotliwość używania czajnika, cele gwarancji na produkt i wymaganą żywotność złącza. Wymieniona ocena cyklu ma znaczenie tylko wtedy, gdy zrozumiałe są warunki testowe i kryteria akceptacji.

6. Jak producenci mogą ocenić jakość złącza?

Kontrola jakości powinna rozpocząć się podczas kwalifikacji komponentów i kontynuować poprzez kontrolę przychodzącą i testowanie gotowego urządzenia. Udokumentowany proces pomaga zidentyfikować problemy, zanim komponenty wejdą do masowej produkcji.

Przydatne działania weryfikacyjne obejmują:

• Kontrola wzrokowa:Sprawdź, czy nie ma pęknięć, odkształceń, zanieczyszczeń i widocznych wad produkcyjnych.
• Kontrola wymiarowa:Sprawdź krytyczne wymiary i współpracującą geometrię z zatwierdzonymi rysunkami.
• Ocena kontaktu:Ocenić działanie styku elektrycznego, stosując określoną metodę testową.
• Testowanie izolacji:Przeprowadzić badania rezystancji izolacji i wytrzymałości dielektrycznej zgodnie z obowiązującymi wymaganiami.
• Ocena temperatury:Oceń wydajność w reprezentatywnych warunkach pracy.
• Testowanie trwałości:Sprawdź wydajność mechaniczną i elektryczną w wymaganych cyklach operacyjnych.
• Walidacja montażu:Przetestuj złącze w rzeczywistej konfiguracji czajnika i podstawy.

Testowanie powinno odbywać się zgodnie z zatwierdzonymi procedurami, przy użyciu odpowiedniego sprzętu i udokumentowanych limitów akceptacji. Testy wysokiego napięcia muszą być wykonywane przez wykwalifikowany personel przy zastosowaniu odpowiednich zabezpieczeń. Wymagania specyficzne dla produktu i obowiązujące normy bezpieczeństwa mają pierwszeństwo przed ogólnymi wartościami testowymi.

7. W jakich urządzeniach można zastosować złącza do czajników?

Złącza czajników elektrycznych są kojarzone przede wszystkim z bezprzewodowymi czajnikami elektrycznymi, ale podobne zasady połączeń mogą mieć zastosowanie w przypadku innych kompaktowych urządzeń grzewczych, jeśli pozwala na to konstrukcja elektryczna i mechaniczna.

• Czajniki elektryczne do użytku domowego:Połącz korpus czajnika z zasilaną podstawą grzejną.
• Urządzenia do parzenia herbaty:Obsługuje kompatybilne systemy grzewcze używane do przygotowywania gorących napojów.
• Wybrane produkty do podgrzewania napojów:Zapewnij interfejs elektryczny, w którym specyfikacje złącza odpowiadają konstrukcji urządzenia.
• Urządzenia OEM i ODM:Oferuj opcję komponentów dla producentów opracowujących własne modele czajników lub produkty marek własnych.

Kompatybilność musi być zawsze potwierdzona dla każdego zastosowania. Podobnie wyglądające urządzenia mogą mieć różną moc znamionową, rozmieszczenie zacisków, warunki temperaturowe i wymagania certyfikacyjne.

8. Co kupujący powinni potwierdzić przed złożeniem zamówienia?

W przypadku zespołów zakupowych jasna komunikacja techniczna pomaga ograniczyć niedopasowanie zamówień, możliwe do uniknięcia opóźnienia w produkcji i problemy z kwalifikacją komponentów. Przed złożeniem zamówienia należy potwierdzić z dostawcą następujące informacje:

1. Szczegóły aplikacji:Podaj model czajnika, rysunki produktu, miejsce instalacji i zamierzone warunki pracy.
2. Wymagania elektryczne:Określ napięcie znamionowe, prąd, moc grzewczą i wymagania rynku docelowego.
3. Kompatybilność mechaniczna:Potwierdź wymiary, rozmieszczenie biegunów, interfejs łączący i szczegóły montażu.
4. Dokumentacja techniczna:Poproś o najnowszy arkusz danych, odpowiednie raporty z testów i odpowiednią dokumentację zatwierdzenia.
5. Przykładowa ocena:Przetestuj próbki w rzeczywistym montażu urządzenia przed zatwierdzeniem masowej produkcji.
6. Ustalenia dotyczące dostaw:Potwierdź wielkość zamówienia, opakowanie, czas realizacji, warunki dostawy i identyfikowalność partii, jeśli jest to wymagane.

JIATAI wspiera pozyskiwanie komponentów czajników poprzez informacje o produkcie i komunikację techniczną. Aby uzyskać szczegółowe informacje na temat konkretnego modelu, odwiedź stronę dotyczącą złącza czajnika elektrycznego KSD168-1S01 i potwierdź swoje wymagania przed złożeniem zamówienia.

9. Często zadawane pytania

P1: Do czego służy złącze czajnika elektrycznego?

Zapewnia połączenie elektryczne pomiędzy czajnikiem bezprzewodowym a jego podstawą, umożliwiając dotarcie energii elektrycznej do obwodu grzewczego, gdy system sterowania urządzenia pozwala na działanie.

P2: Z czego wykonane jest złącze JIATAI KSD168-1S01?

Na stronie produktu jako materiały konstrukcyjne wymieniono tworzywa sztuczne i mosiądz. Tworzywo sztuczne pełni funkcję obudowy izolacyjnej, natomiast mosiądz stanowi przewodzący materiał stykowy. Szczegółowe gatunki materiałów należy potwierdzić w dokumentacji technicznej.

P3: Ile biegunów ma KSD168-1S01?

Podana konfiguracja posiada trzy bieguny. Przed zatwierdzeniem komponentu kupujący powinni sprawdzić rozmieszczenie końcówek i wymiary łączące z konstrukcją czajnika.

P4: Czy złącze jest odpowiednie zarówno dla rynków 110 V, jak i 220 V?

Na stronie produktu wymieniono kilka kombinacji napięcia i prądu powiązanych z różnymi atestami. Dokładna kombinacja odpowiednia dla konkretnego rynku musi zostać potwierdzona przez JIATAI i poparta odpowiednią dokumentacją produktu.

P5: Co oznacza żywotność wynosząca 10 000 cykli?

Jest to czas eksploatacji podany dla produktu. Kupujący powinni poprosić o odpowiednią definicję testu, warunki pracy i kryteria akceptacji, aby zrozumieć, w jaki sposób ocena odnosi się do ich zamierzonego zastosowania.

P6: Czy mogę wymienić istniejące złącze czajnika na KSD168-1S01?

Dopiero po sprawdzeniu parametrów elektrycznych, konfiguracji biegunów, wymiarów mechanicznych, wymagań temperaturowych i odpowiednich atestów. Wykwalifikowany inżynier powinien potwierdzić zgodność przed zastosowaniem zamiennika w produkcji.

P7: Jakie informacje powinienem przesłać, prosząc o wycenę?

Podaj wymagany model lub próbkę, parametry elektryczne, docelowy rynek, szacunkową wielkość zamówienia, rysunki mechaniczne, jeśli są dostępne, oraz wszelkie szczegółowe wymagania dotyczące testów lub dokumentacji. Pomaga to dostawcy dokładniej ocenić aplikację.

10. Wniosek

Złącze czajnika elektrycznego to mały, ale istotny element działania bezprzewodowego czajnika elektrycznego. Właściwy dobór pomaga producentom zapewnić niezawodne przenoszenie mocy, zachować kompatybilność mechaniczną oraz spełnić wymagania elektryczne i termiczne gotowego urządzenia. Sprawdzając wartości znamionowe prądu, konfigurację biegunów, wydajność izolacji, cykl życia i atesty specyficzne dla rynku, zespoły inżynieryjne i zaopatrzeniowe mogą podejmować bardziej świadome decyzje dotyczące zaopatrzenia. JIATAI KSD168-1S01 zapewnia zdefiniowaną opcję trójbiegunowego złącza dla kompatybilnych projektów czajników, z dostępnymi do wglądu specyfikacjami specyficznymi dla modelu. Odwiedź stronę produktu Złącze czajnika elektrycznego JIATAI, aby zapoznać się z wymienionymi szczegółami iskontaktuj się z namiaby omówić Twoją aplikację, poprosić o dokumentację techniczną, ocenić próbki i zidentyfikować odpowiednie rozwiązanie w zakresie złączy dla Twojego następnego projektu produkcji urządzenia.
