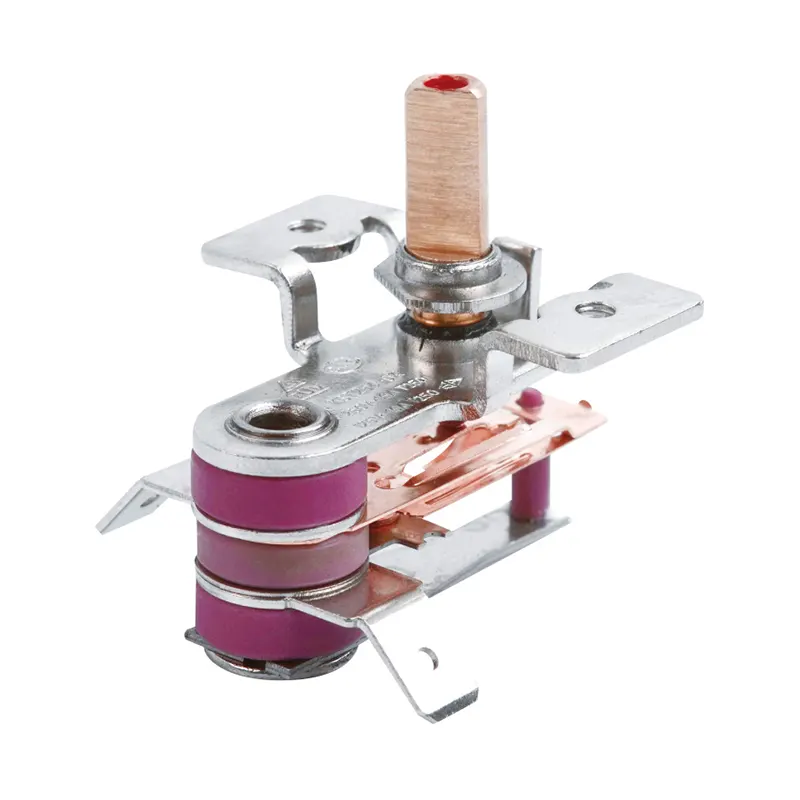

Elektryczny regulator temperatury żelazka parowego

Specyfikacje techniczne

Klasa o wysokiej wydajności

Materiały i standardy konstrukcyjne

Nity kontaktowe ze stopu srebra: posiadają styki z tlenku kadmu i srebra (AgCdO) lub niklu ze srebra (AgNi), które zapobiegają spawaniu łukowemu, wżerom i utlenianiu pod wysokimi obciążeniami pojemnościowymi i rezystancyjnymi.

Wysokiej jakości podstawa ze steatytu: Izolacyjny korpus ceramiczny jest produkowany zgodnie ze ścisłymi tolerancjami wymiarowymi i nie kurczy się, nie pęka ani nie mięknie podczas ciągłej pracy w temperaturach przekraczających 200°C.

Zespół bimetaliczny odporny na pełzanie: Precyzyjnie wytłoczone paski bimetaliczne zapewniają wyraźne, zdecydowane działanie przełączające bez mikrołuków, minimalizując w ten sposób zakłócenia częstotliwości radiowej (RFI) i zmniejszając zużycie styków.

Kontrola jakości i testowanie zgodności

Każda partia pochodząca z zautomatyzowanej linii produkcyjnej przed pakowaniem przechodzi 100% weryfikację fabryczną:

Normy międzynarodowe: Zgodne z normami UL 60730-1, VDE (EN 60730-1), CE, CQC, RoHS 2.0 i REACH.

Kalibracja termiczna: Testowana w łaźniach olejowych lub powietrznych o kontrolowanej temperaturze w celu sprawdzenia, czy punkty otwierania i zamykania spełniają specyfikacje.

Wytrzymałe napięcie dielektryka: Poddano 60-sekundowemu testowi przebicia wysokim napięciem 1500 V AC.

Parametr produktu

Przewodnik po wyborze inżyniera

Wybierając odpowiedni sterownik do elektrycznego żelazka parowego, należy zwrócić uwagę na zgodność wymiarów wału elektrycznego regulatora temperatury żelazka parowego, znamionowego obciążenia prądowego, czasu reakcji termicznej i konfiguracji montażowej. Aby określić szczegółowe wymagania, zapoznaj się z poniższymi krokami.

Krok 1: Wybierz mechanizm operacyjny

Regulowany termostat bimetaliczny: Służy jako główny element sterujący, podłączany bezpośrednio do pokrętła obsługiwanego przez użytkownika. Umożliwia płynną regulację temperatury stopy żelazka w zależności od rodzaju tkaniny, od nylonu/jedwabiu po len/bawełnę.

Przełącznik migowy o stałej temperaturze: Działa jako pomocniczy ogranicznik temperatury bezpieczeństwa lub urządzenie odcinające gotowanie na sucho. Montowany na bojlerze generatora pary lub na dodatkowej strefie grzewczej stopy żelazka, odcina trwale lub czasowo obwód w przypadku przegrzania.

Krok 2: Określ zakres temperatur

Różnica temperatur decyduje o stabilności wydatku pary i zapobiega częstemu przełączaniu:

Ustawienie wysokiej temperatury (160°C – 230°C): Odpowiednie do tkanin bawełnianych, lnianych i z ciągłą parą.

Ustawienie średniej temperatury (110°C – 160°C): Nadaje się do mieszanek wełny i poliestru.

Ustawienie niskiej temperatury (50°C – 110°C): Nadaje się do włókien syntetycznych. Aby zapobiec nagłemu spadkowi temperatury, gdy woda zetknie się ze stopą żelazka, wymagana jest mniejsza różnica (±3°C).

Wybór różnicowy

Szeroki zakres temperatur (8°C – 12°C): Zalecany do żelazek na sucho w celu zmniejszenia częstotliwości przełączania i wydłużenia żywotności srebrnych styków.

Wąska różnica (3°C – 5°C): Nadaje się do żelazek parowych o dużej mocy, aby zapewnić natychmiastową reakcję nagrzewania, gdy woda dostanie się do komory parowej.

Krok 3: Dopasuj kształt i konstrukcję montażową

Typ wału: Opcje obejmują wały z nacięciem w kształcie litery D, wały z nacięciem krzyżowym lub wały radełkowane.

Długość wału i kąt obrotu: Standardowe długości wału mieszczą się w zakresie od 10 mm do 30 mm. Opcje obrotu obejmują 180°, 270° lub 300°.

Wspornik montażowy: ma płaską podstawę ze standardowym rozstawem otworów 28 mm lub 36 mm. Do żelazek kompaktowych dostępne są niestandardowe, przesunięte lub wygięte wsporniki montażowe.

Krok 4: Konfiguracja i rozmieszczenie terminali

Szerokość zacisków: standardowe zaciski z zakładką 6,3 mm (1/4") lub 4,8 mm (1/10").

Kąt końcowy: 0° (poziomo/prosto), 45° (pod kątem) lub 90° (pionowo). Pionowe układy zmniejszają poziomą powierzchnię zajmowaną przez niskoprofilowe żelazka.

Krok 5: Opcje kompensacji termicznej

W żelazkach parowych o dużej mocy (2000–2800 W) wtrysk zimnej wody może spowodować opóźnienie termiczne na powierzchni stopy żelazka, zanim ciepło zostanie przekazane do paska bimetalicznego. Bez kompensacji: Nadaje się do standardowych suchych żelazek i lekkich żelazek podróżnych.

Z wewnętrzną kompensacją rezystancyjną: Wbudowany element grzejny przyspiesza reakcję paska bimetalicznego podczas cykli parowych o dużej intensywności, utrzymując w ten sposób stabilną temperaturę stopy żelazka.

Poproś o próbki i wyceny techniczne

Aby zamówić skalibrowane próbki inżynieryjne lub uzyskać wycenę w ciągu 24 godzin, prosimy o podanie naszym zespołowi technicznemu następujących szczegółów:

Wymiary zacisków i kąt orientacji

Szacowane roczne zapotrzebowanie

Wymagania dotyczące obciążenia elektrycznego (napięcie i prąd)

Zakres temperatur roboczych i wymagania dotyczące różnicy temperatur
